样品切割

切割EBSD样品时,尤其是需要分析织构时,务必要标记好原始样品、材料中相关轴的方向。一般是平行于这些轴的方向(如轧向、横向和法向)切割样品,这在后续EBSD标定中会用到。当然,切割过程也不得损坏样品或使样品改变,否则也得不到正确的结果。

切割样品时一定要避免在切割表面产生形变和过热等损伤,这些损伤会延伸到材料内部,严重到后续的研磨和抛光都无法将其去除。

切割过程产生的热量还可能导致材料发生相变、晶粒长大、相析出或者元素扩散。因此必须不惜一切代价避免热损伤。

湿式砂轮切割机在冶金工业中很常见,适合切割较大的材料。如果使用不当,样品会承受相当大的力并产生大量的热。良好的切割可以使样品的损伤最小,使用不适当的砂轮片和过大的力会使样品局部过热。所以请遵循切割设备和砂轮片制造商发布的工艺表格和图表,以帮助选择更适合的砂轮片进行切割。这一点请务必重视和遵守。如果样品发生过热,通常是由于使用的砂轮片对于被切割的材料来说太"硬"了。砂轮片不能起到有效的磨削作用,导致磨料变钝。另一种可能性是磨料堵塞。这时候切割磨削导致的样品过热造成表面结构改变,很难在随后的研磨和抛光工艺中有效去除。EBSD对这种方式造成的损害非常敏感,并且在后续标定和分析时很难避免衍射花样的误标或标定率下降。因此,切割样品时选择合适的砂轮片进行切割,避免引入不必要的损伤。

精密、低形变切割设备

市场上有许多湿式砂轮切割机,专门为精密、低损伤切割而设计。这种机器通常采用立方氮化硼(CBN)和金刚石砂轮片,当然也可能配套提供其他种类磨耗型砂轮片,具体取决于设备厂商和型号。通常,低形变切割机特别适合切割EBSD样品的表面。

切割机

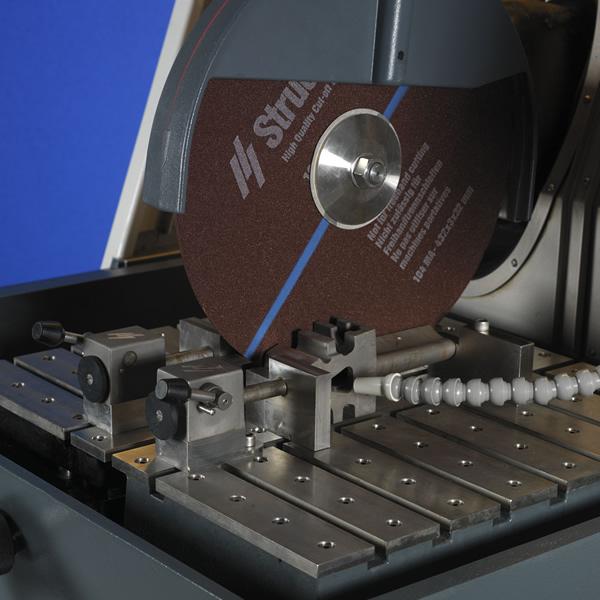

大型湿式磨料切割机专为切割大件而设计,速度快。

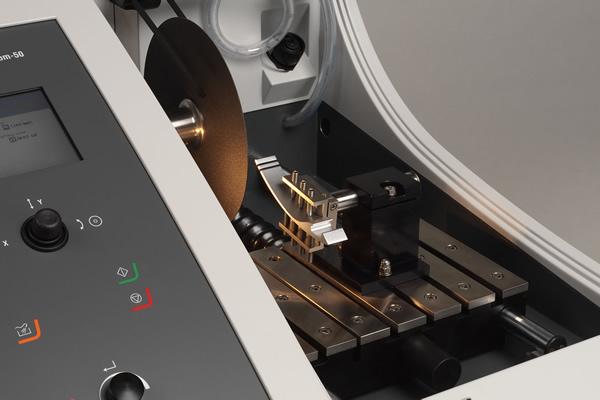

专为低损伤和精密切割而设计的精密切割机。
专为低损伤和精密切割而设计的精密切割机。
专为低损伤和精密切割而设计的精密切割机

切割表面

切割过程中对样品表面造成的热损伤
切割过程中对样品表面造成的热损伤

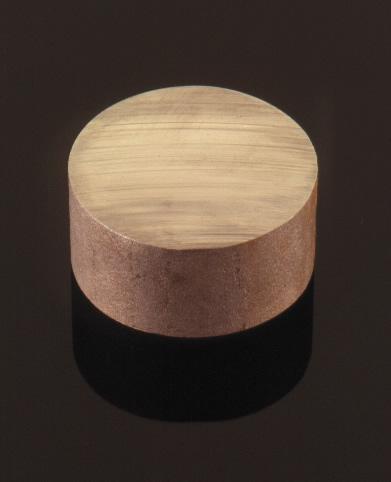

无热损伤的切割表面
无热损伤的切割表面

Images courtesy of Struers.
